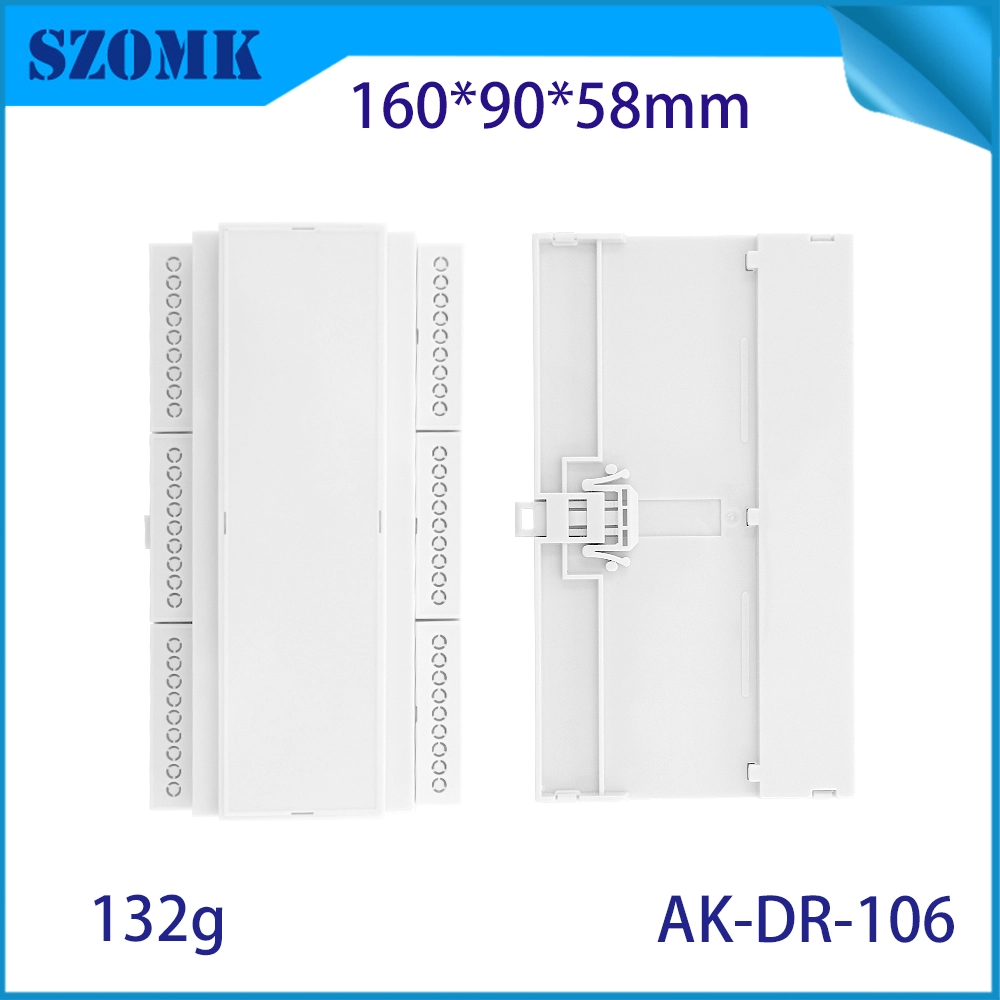

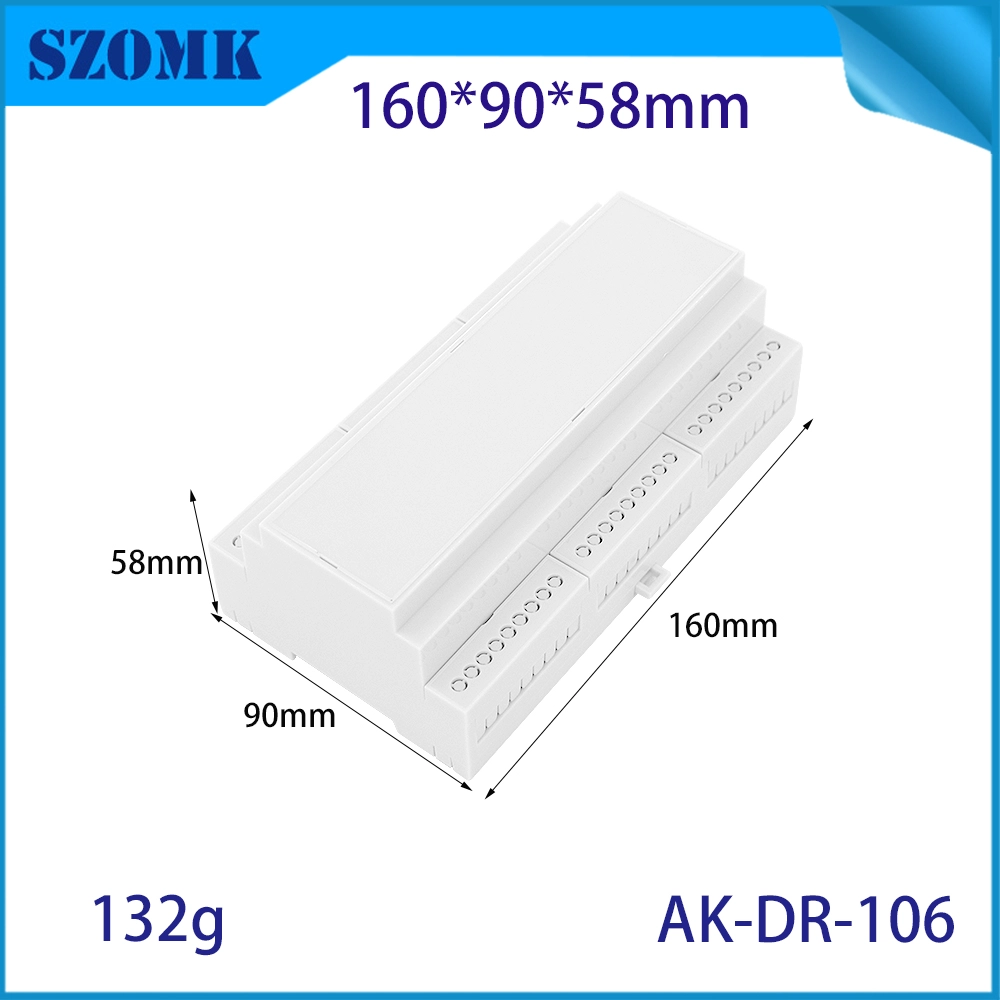

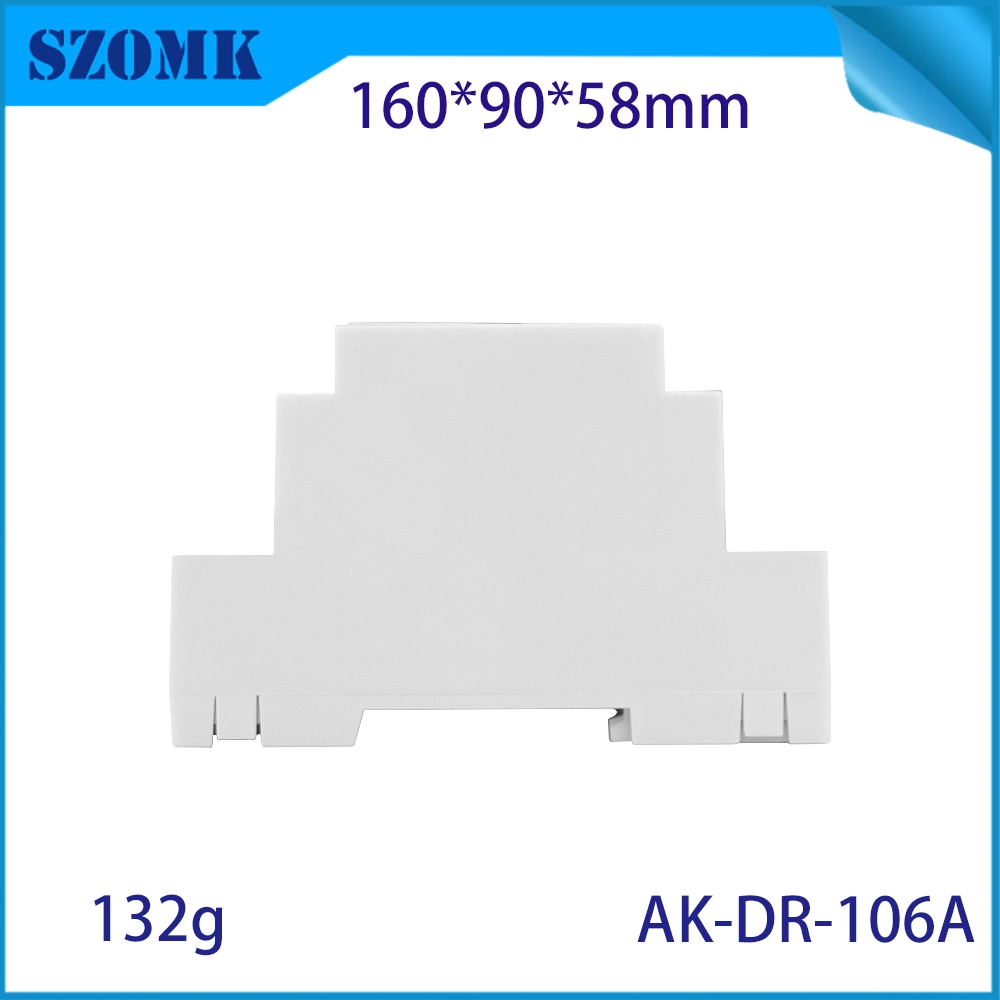

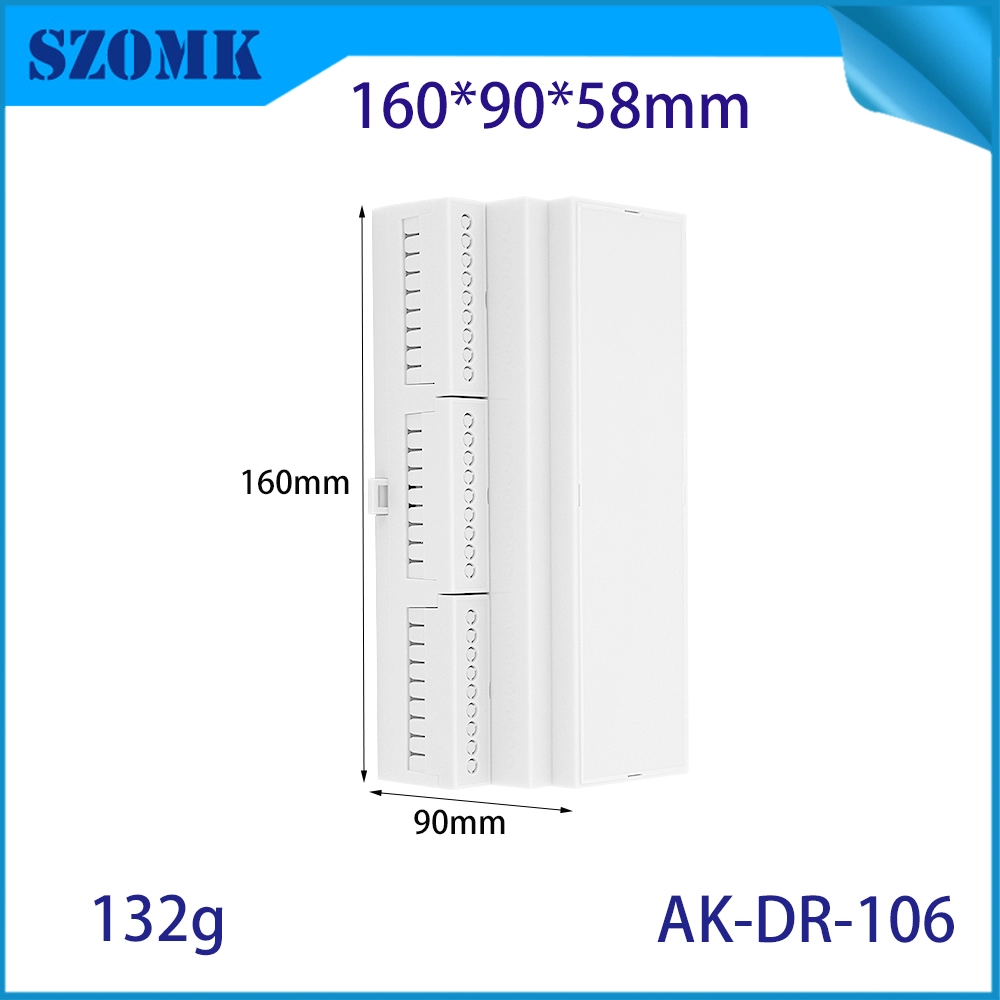

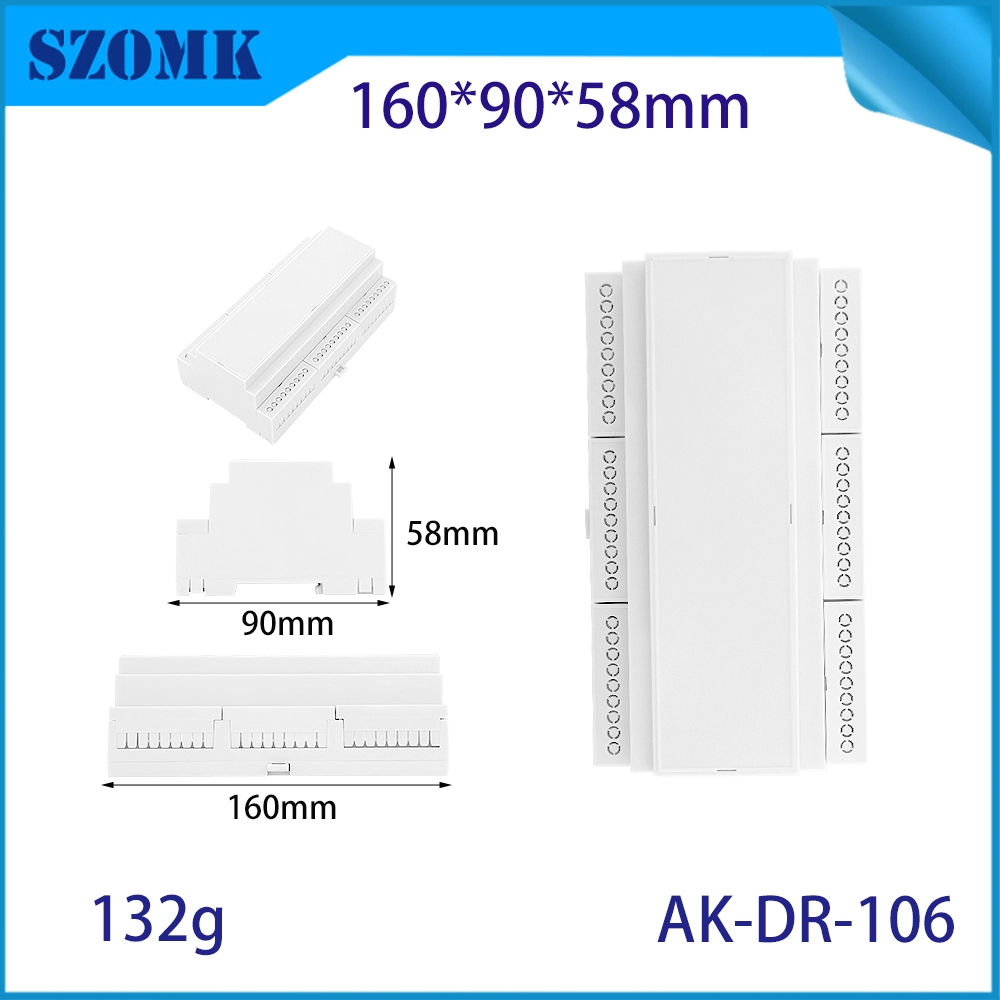

160*90*58MM AK-DR-106 Connettori su guida Din Pc Montaggio su guida Din Modulo a vite Adattatore Morsettiera in plastica su guida Din Box
- Numero di modello: AK-DR-106
- Dimensioni: 160 x 90 x 58 mm
- Materiale: PC
- Nome prodotto: custodie per guida DIN
- Usi: Utilizzo con TH35
- Caratteristiche:①Morsetti in materiale PC in diverse versioni
- ②Adatto per il montaggio su guida DIN EN 60715 TH35 o direttamente a parete
- ③Alloggiamento chiuso per connettori frontali, connettori D-Sub, ecc
- ④Custodie modulari per guida din e supporti per circuiti stampati aperti
- ⑤Per morsettiere, spine e connettori frontali
- Applicazione:Soprattutto per timer automatici, sensori, distribuzione del segnale a relè, controlli dell'illuminazione, ecc.
Cosa può fare SZOMK per te?
Categorie principali: Involucri in plastica, Involucri in alluminio, Stampi per iniezione plastica, Prodotti CNC, Prodotti per stampa 3D
1,Oltre 2000 modelli Involucri One-stop di fabbrica, abbiamo alcuni prodotti nel nostro magazzino--MOQ: 1 pz
2, possiamo farlo Fai da te servizi personalizzati per piccoli ordini -----MOQ: 20-50 pezzi
3, possiamo progettare consuetudine privata involucri (se fornite computerB)
4,A stampo privato personalizzazione (fornire campione o file STEP)
6,Servizio personalizzato: ritaglio/stampo/piastra acrilica/etichetta in PVC/serigrafia/incisione laser/adesivo/silicone/cambia Coloree e presto.

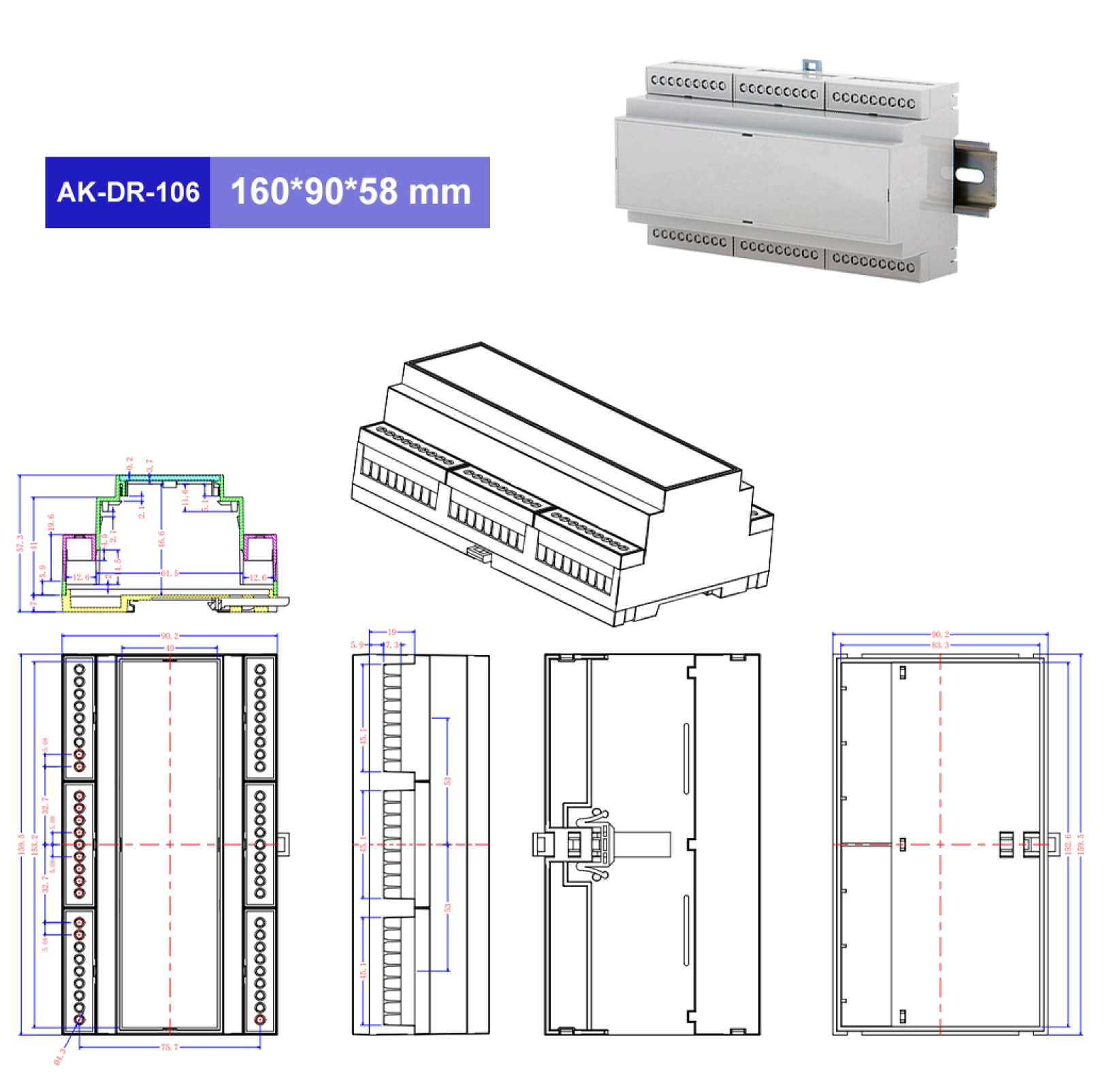

Contatta SZOMK- Fornisci consulenza tecnica esperta per i tuoi PCB e componenti elettronici e scopri quanto è facile specificare le custodie perfette per i tuoi dispositivi elettronici. Per ogni modello vengono forniti i disegni.
160*90*58MM AK-DR-106 Connettori su guida Din Pc Montaggio su guida Din Modulo a vite Adattatore Morsettiera in plastica su guida Din Box
| Parametri del prodotto | |
| Nome del prodotto | Contenitori modulari per guida DIN |

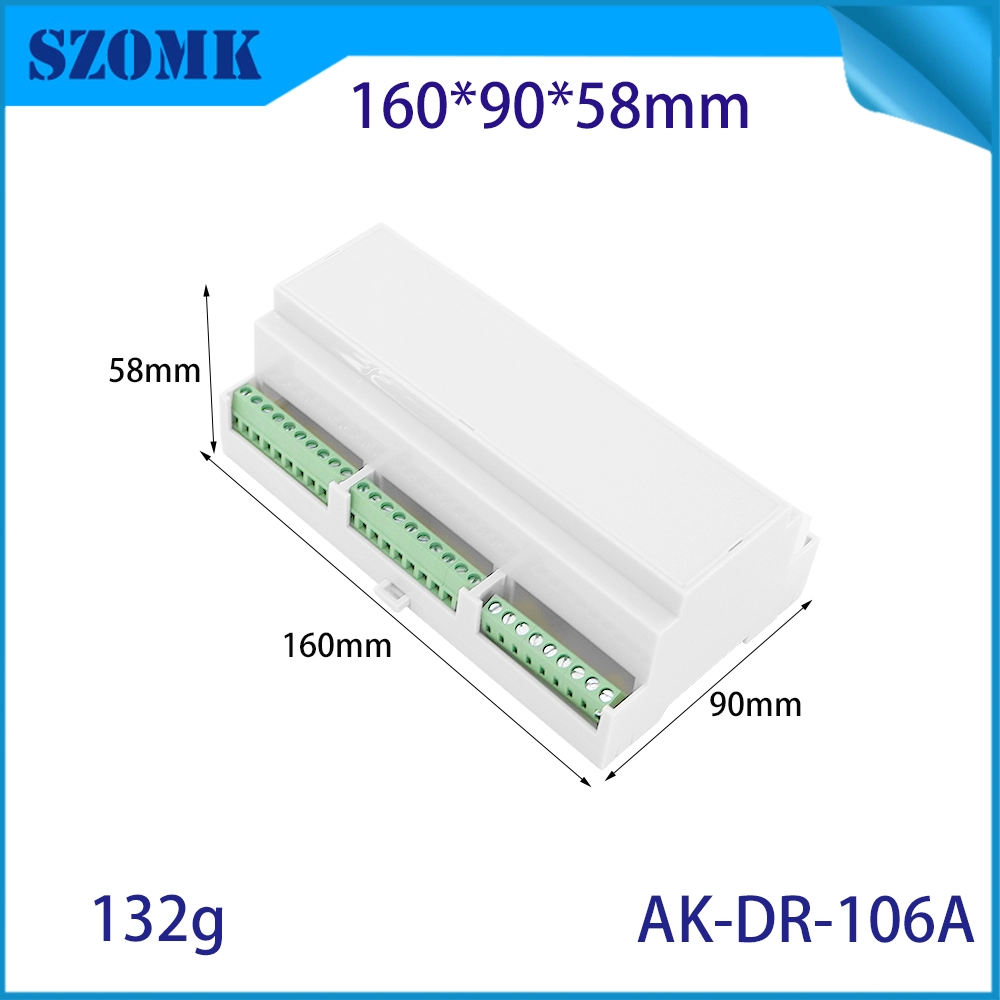

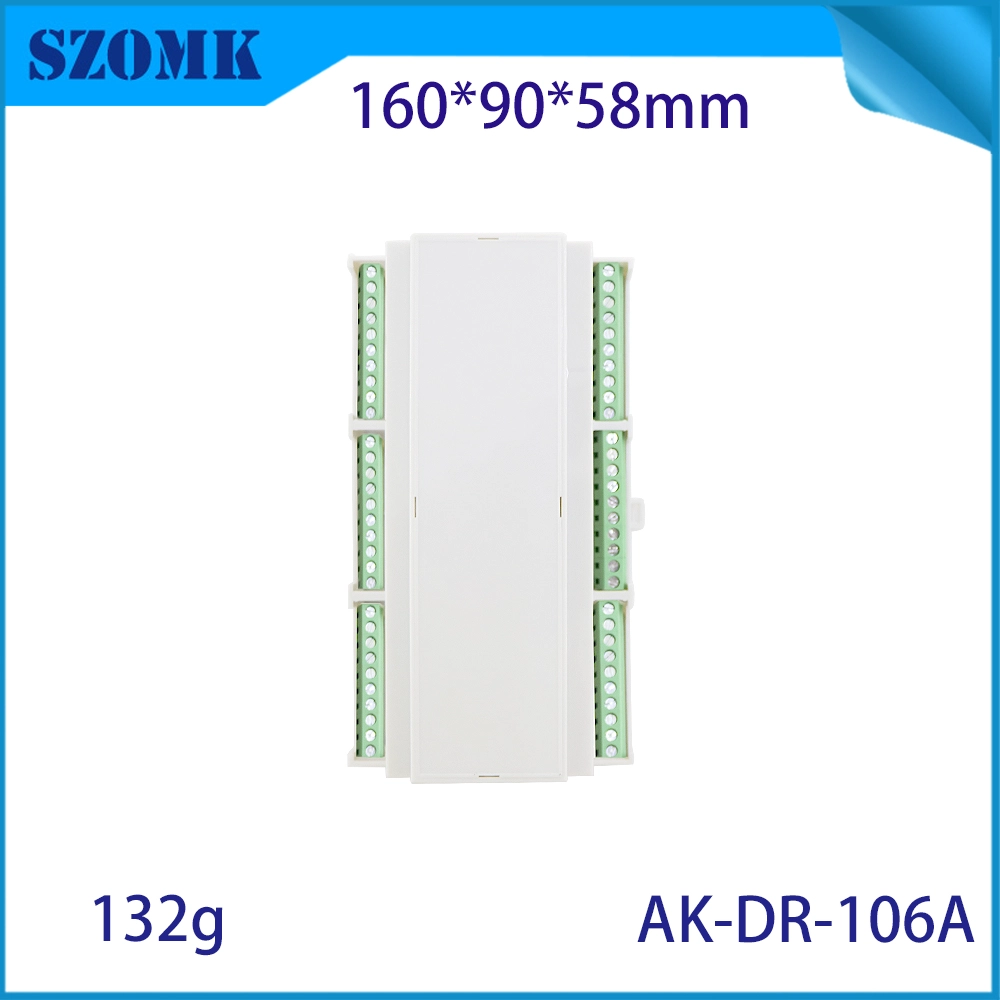

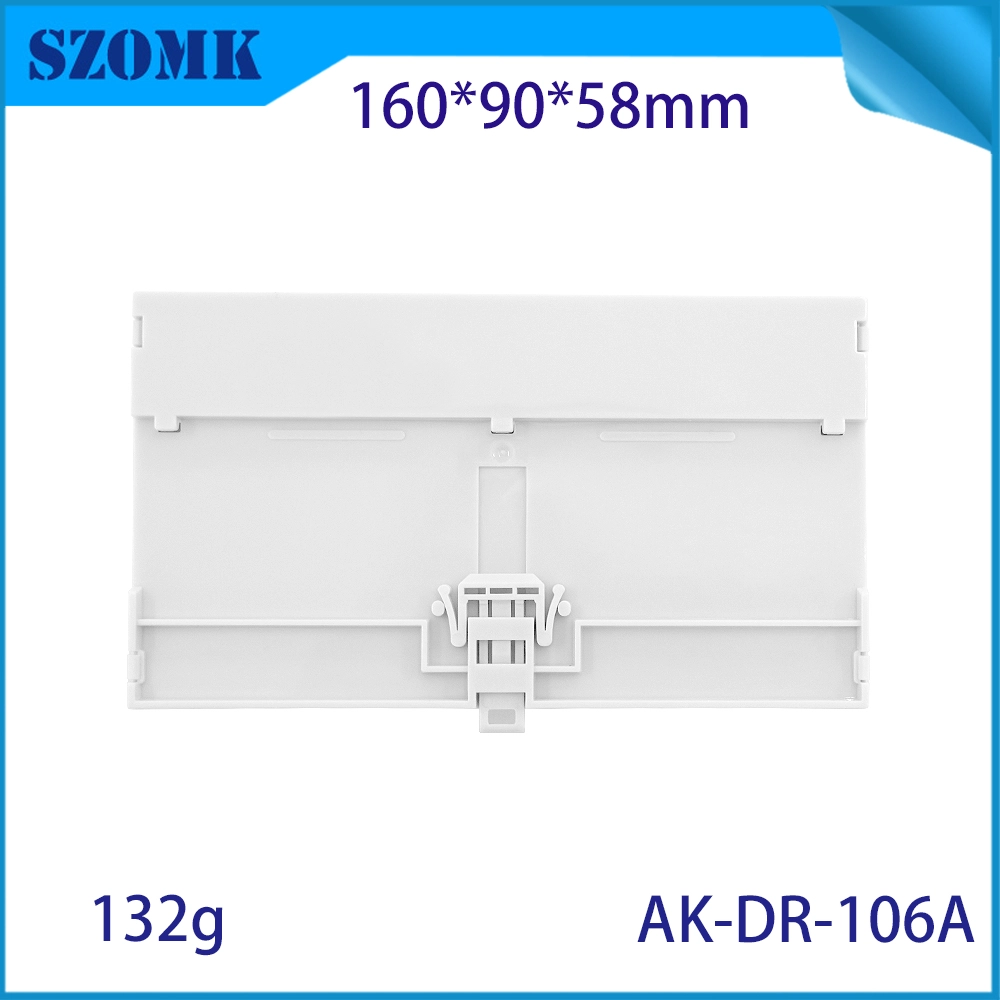

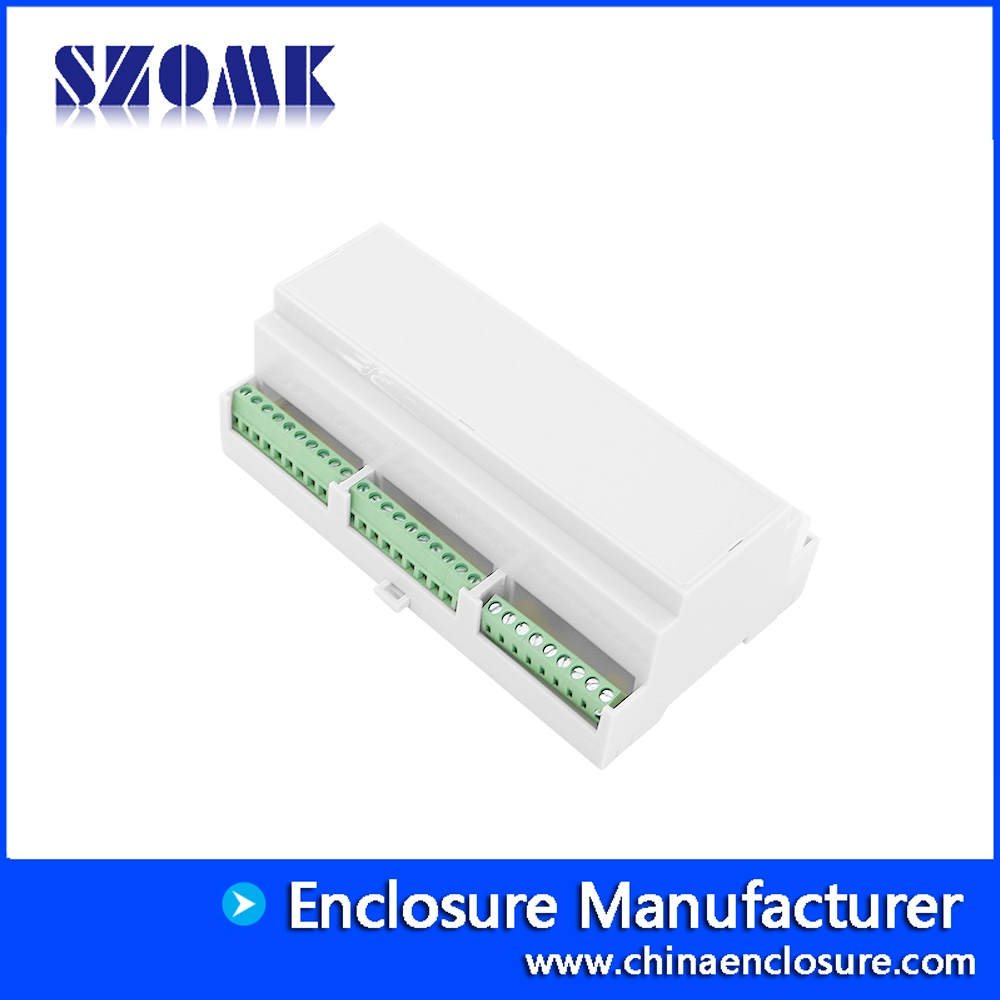

| Numero di modello | AK-DR-106(senza terminale）AK-DR-106A(con terminali,54 terminali） |
| Livello di protezione | IP54 |
| Digitare | Scatola di giunzione |
| Dimensione esterna | 160*90*58MM |
| Materiale | PC |
| Usi | Utilizzo con TH35 |
| Color | Grigio chiaro |
| Supporto | supporto per circuito stampato per montaggio su guida DIN; design modulare per il montaggio di singoli componenti |
| Utilizzo | Per morsettiere per circuiti stampati, basette e connettori frontali |
| Caratteristica | Eccellenti proprietà del materiale per condizioni difficili, con stabilità alle alte temperature |
| Vantaggio | montaggio facile e veloce con installazione a scatto delle parti dell'involucro |
| Applicazione | Specialmente per timer automatici, sensori, distribuzione del segnale relè, controlli dell'illuminazione, ecc. |
| Servizio personalizzato | Ritaglio, stampa serigrafica, tampografia, incisione laser, stampa UV |
Applicazioni comuni
Queste custodie in plastica PC altamente resistenti sono adatte per il montaggio su guida DIN in un'ampia gamma di applicazioni come:
•Interruttori di potenza
• HVAC
• Interfacce di rete
• Dispositivi IoT
• Monitor delle condizioni
• Sistemi di autobus
Caratteristiche e vantaggi
• Involucro durevole, ermetico e resistente agli agenti chimici per proteggere parti e componenti elettrici
• Libertà di scelta riguardo al layout interno di PCB, cavi e altro

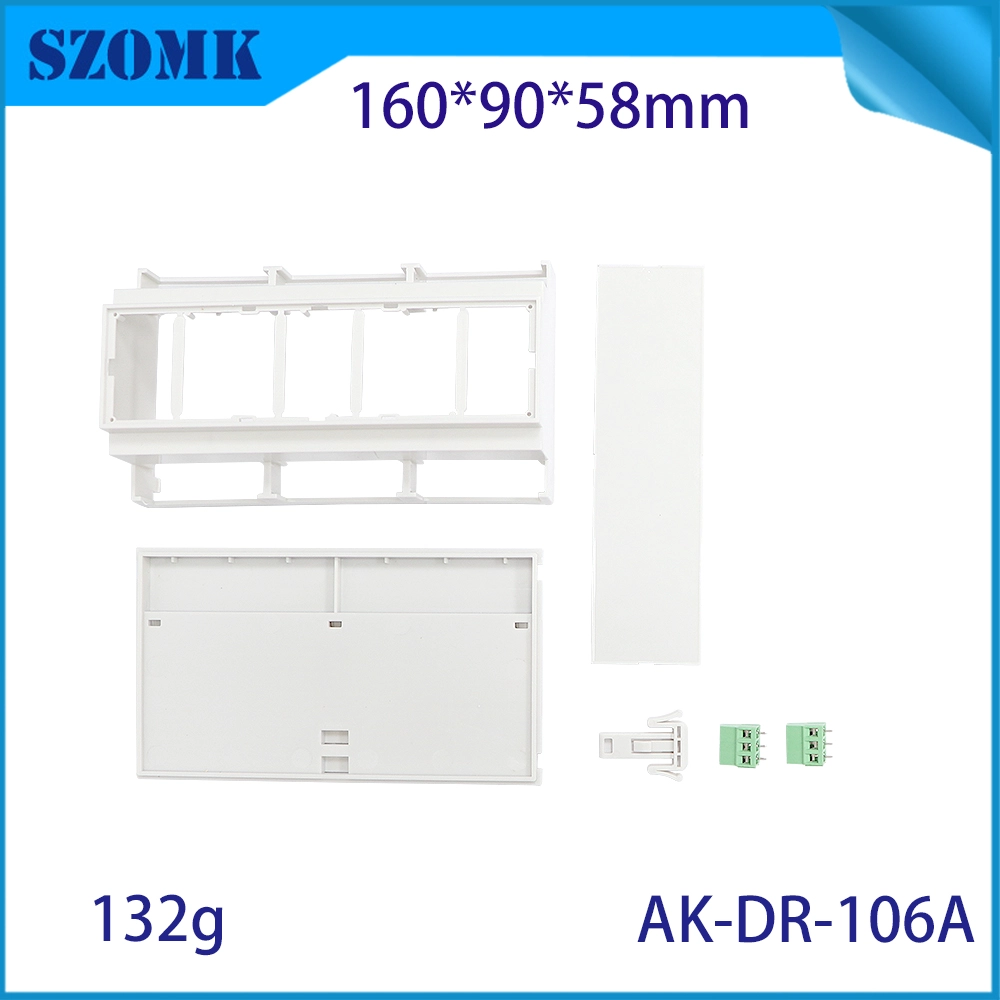

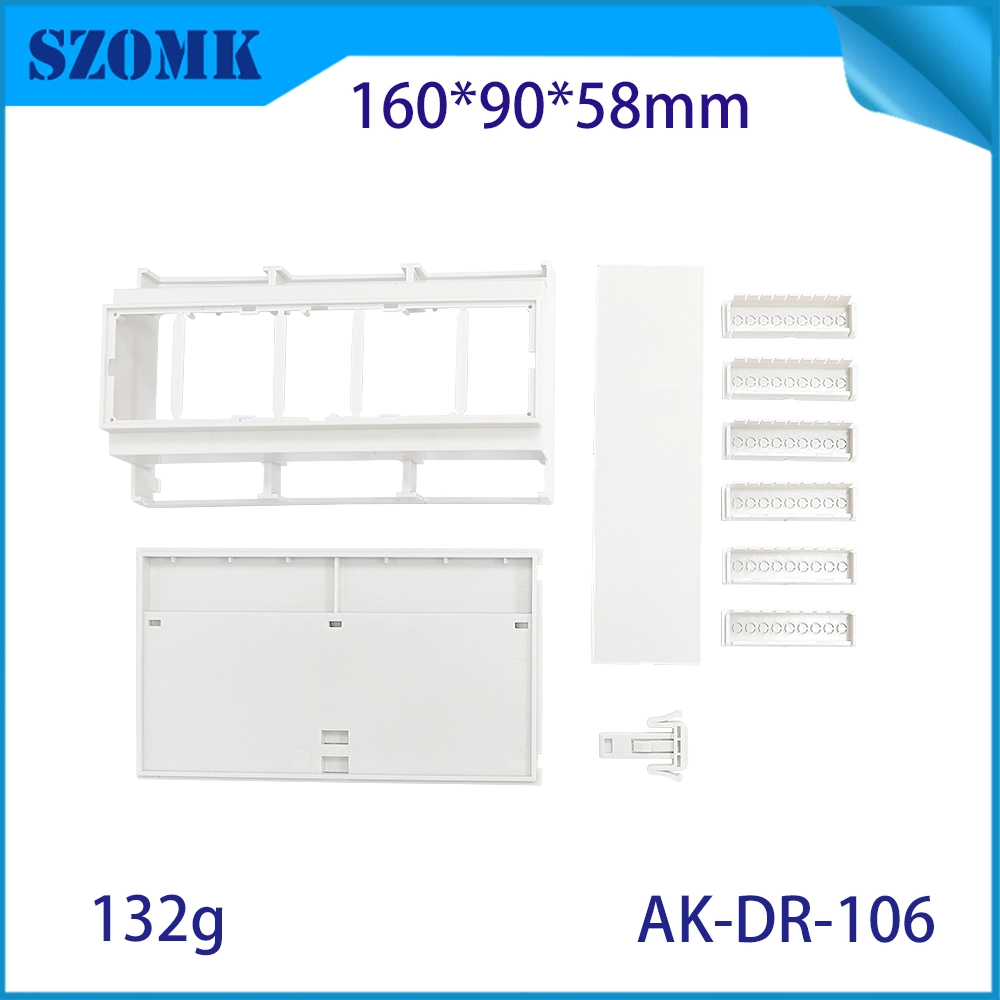

• Colore grigio chiaro neutro. • Fornito con gancio, copertura e quattro viti
• Veloce e facile da installare
• Compatibile con un'ampia gamma di applicazioni e ambienti
Cos'è un armadio per guida DIN?
Le custodie per strumenti su guida DIN forniscono una protezione perfetta da polvere e umidità delle parti elettriche interne e dei componenti che devono essere montati su una guida DIN. Questa forma di recinzione è ideale per quando lo spazio è limitato o ristretto. Un involucro montato su una guida DIN consente di installare e proteggere in ogni momento i PCB (circuiti stampati) e altri componenti elettrici standard, riducendo il rischio di danni e deterioramento. gli involucri per guide DIN sono inoltre compatibili con una gamma di accessori quali pannelli di chiusura, ganci e viti per una facile installazione.
| Contenitori per guida DIN in plastica | |||||||
| Modelli | Dimensioni (L*L*A) mm | Modelli | Dimensioni (L*L*A) mm | Modelli | Dimensioni (L*L*A) mm | Modelli | Dimensioni (L*L*A) mm |
| AK-DR-01 | 88*37*59 | AK-DR-54 | 112*72*72 | AK-DR-103 | 53,3x90,2x57,5 | AK-P-25A | 200*110*60 |
| AK-DR-01C | 88*37*59 | AK-DR-55 | 90*48*76 | AK-DR-103A | 53,3x90,2x57,5 | AK-P-26 | 300*110*60 |
| AK-DR-02 | 88*53*59 | AK-DR-56 | 193*112*56 | AK-DR-104 | 71x90,2x57,5 | AK-P-26A | 300*110*60 |
| AK-DR-02A | 88*53*59 | AK-DR-57 | 150*112*56 | AK-DR-104A | 71x90,2x57,5 | AK-P-27 | 180*100*53 |
| AK-DR-03 | 88*72*59 | AK-DR-59 | 112*66*56 | AK-DR-105 | 83,6x90,2x57,5 | AK-P-28 | 80*62*29 |
| AK-DR-03A | 88*72*59 | AK-DR-60 | 120*110*51 | AK-DR-105A | 83,6x90,2x57,5 | AK-P-29 | 126*79*30 |
| AK-DR-04 | 107*87*59 | AK-DR-61 | 88*72*63 | AK-DR-106 | 159,5x90,2x57,5 | AK-P-30 | 155*110*60 |
| AK-DR-04C | 107*87*59 | AK-DR-62 | 75*55*120 | AK-DR-106A | 159,5x90,2x57,5 | AK-P-30a | 155*110*60 |
| AK-DR-05 | 158*88*59 | AK-DR-63 | 71*90*62 | AK-DR-107 | 89,58*35,65*60,8 | AK-P-31 | 140*135*85 |
| AK-DR-05a | 158*88*59 | AK-DR-64 | 95*36*46 | AK-DR-108 | 95*80*56 | AK-P-32 | 124*70*89 |
| AK-DR-06 | 88*55*44 | AK-DR-65 | 131*76*58 | AK-DR-108-1 | 95*80*56 | AK-P-33 | 141*88*62 |
| AK-DR-07 | 65*45*28 | AK-DR-65 A1 | 131*76*58 | AK-DR-109 | 48*48*71 | AK-P-34 | 179*108*82 |
| AK-DR-08 | 102*70*25 | AK-DR-65 A2 | 131*76*58 | AK-P-01 | 115*90*40 | AK-P-35 | 180*98*52 |
| AK-DR-09 | 102*70*25 | AK-DR-66 | 84*36*70 | AK-P-01A | 115*90*40 | AK-P-36 | 125*90*40 |
| AK-DR-10 | 100*70*25 | AK-DR-67 | 88*107*59 | AK-P-02 | 115*90*40 | AK-P-37 | 125*90*72 |
| AK-DR-11 | 102*80*22 | AK-DR-68 | 88*107*59 | AK-P-02A | 115*90*40 | AK-P-38 | 150*90*40 |
| AK-DR-12 | 100*70*25 | AK-DR-69 | 131*95*55 | AK-P-03 | 115*90*40 | AK-P-39 | 75*90*40 |
| AK-DR-13 | 88*70*51 | AK-DR-70 | 88*72*59 | AK-P-03A | 115*90*40 | AK-P-40 | 95*90*40 |
| AK-DR-14 | 85*70*62 | AK-DR-71 | 88*72*44 | AK-P-04 | 115*90*72 | AK-P-41 | 65*54*18 |
| AK-DR-16 | 48*48*85 | AK-DR-72 | 72*90*63 | AK-P-04A | 115*90*72 | AK-P-42 | 120*82*43 |
| AK-DR-17 | 125*110*65 | AK-DR-72A1 | 72*90*63 | AK-P-05 | 115*90*72 | AK-P-43 | 250X110X60 |
| AK-DR-18 | 110*65*50 | AK-DR-73 | 92*70*65 | AK-P-05A | 115*90*73 | AK-P-44 | 175x90x40 |
| AK-DR-19 | 200*90*70 | AK-DR-74 | 145*90*63 | AK-P-06 | 145*90*40 | AK-P-45 | 175x90x40 |
| AK-DR-20 | 110*75*65 | AK-DR-75 | 210*90*63 | AK-P-06A | 145*90*40 | AK-P-46 | 200*120*60 |
| AK-DR-21 | 115*90*131 | AK-DR-76 | 162*90*63 | AK-P-06B | 145*90*40 | AK-P-47 | 180X100X77 |
| AK-DR-22 | 115*90*131 | AK-DR-77 | 180X88X59 | AK-P-06C | 145*90*40 | AK-P-48 | 195*80*62 |
| AK-DR-23 | 80*70*26 | AK-DR-78 | 88x18x59 | AK-P-07 | 145*90*40 | AK-P-49 | 93*90*40 |
| AK-DR-24 | 98*98*38 | AK-DR-78A | 88x18x59 | AK-P-07-1 | 145*90*40 | AK-P-50A | 82*54*32 |
| AK-DR-25 | 145*130*90 | AK-DR-79 | 89*36*44 | AK-P-07A | 145*90*40 | AK-P-50B | 82*54*32 |
| AK-DR-26 | 106*90*58 | AK-DR-80 | 88*72*59 | AK-P-07A-1 | 145*90*40 | AK-P-50C | 82*54*32 |
| AK-DR-27 | 75*71*43 | AK-DR-81 | 120*95*56 | AK-P-08 | 145*90*40 | AK-P-51 | 200*110*110 |
| AK-DR-28 | 75*71*54 | AK-DR-82 | 48*48*80 | AK-P-08A | 145*90*40 | AK-P-52 | 120*100*48 |
| AK-DR-29 | 110*100*17 | AK-DR-83 | 112*66*62 | AK-P-09 | 145*90*72 | AK-P-53 | 90*71*40 |
| AK-DR-30 | 110*100*46 | AK-DR-83 | 112*66*62 | AK-P-09A | 145*90*72 | AK-P-53A | 90*71*40 |
| AK-DR-31 | 93*72*59 | AK-DR-84 | 179*110*50 | AK-P-10 | 145*90*72 | AK-P-54 | 90*90*40 |
| AK-DR-32 | 80*98*40 | AK-DR-84 | 179*110*50 | AK-P-10A | 145*90*72 | AK-P-54A | 90*90*40 |
| AK-DR-33a | 95*41*25 | AK-DR-85 | 223*113*50 | AK-P-11 | 179*100*48 | AK-P-55 | 90*90*40 |
| AK-DR-33b | 95*25*47 | AK-DR-85 | 223*113*50 | AK-P-12 | 155*110*60 | AK-P-55A | 90*90*40 |
| AK-DR-34 | 93*61*45 | AK-DR-86 | 105*75*22 | AK-P-12A | 155*110*60 | AK-P-56 | 82*54*32 |
| AK-DR-35 | 95*41*25 | AK-DR-87 | 105*75*45 | AK-P-13 | 155*110*60 | AK-P-57 | 82*54*33 |
| AK-DR-36 | 160*95*55 | AK-DR-88 | 88*24*59 | AK-P-13 | 155*110*60 | AK-P-58 | 155*101*75 |
| AK-DR-36a | 160*95*55 | AK-DR-89 | 97*71*34 | AK-P-13A | 155*110*60 | AK-P-59 | 137*97*64 |
| AK-DR-37 | 114*95*23 | AK-DR-90 | 150*108 | AK-P-14 | 179*100*77 | AK-P-60 | 105*55*39 |
| AK-DR-38 | 90*62*35 | AK-DR-91 | 150*108 | AK-P-15 | 155*110*110 | AK80001 | 87*60*35 |
| AK-DR-39 | 87*60*35 | AK-DR-92 | 100*112*22,5 | AK-P-16 | 155*110*110 | AK80002 | 86*60*52 |
| AK-DR-40 | 87*60*52 | AK-DR-93 | 100*112*12,5 | AK-P-16A | 155*110*110 | AK80003 | 72*87*60 |
| AK-DR-41 | 87*60*71 | AK-DR-94 | 100*112*22,5 | AK-P-17 | 80*50*31 | AK80004 | 105*87*59 |
| AK-DR-42 | 105*87*60 | AK-DR-95 | 100*112*45 | AK-P-18 | 80*70*61 | AK80005A1 | 158*87*60 |
| AK-DR-43 | 158*87*60 | AK-DR-96 | 100*112*18 | AK-P-19 | 120*80*60 | AK80005A2 | 158*87*60 |
| AK-DR-44 | 110*71*75 | AK-DR-97 | 88*36*41 | AK-P-20 | 168*115*40 | AK80006 | 115*90*41 |
| AK-DR-45 | 132*71*75 | AK-DR-98 | 88*72*71 | AK-P-21 | 168*115*75 | AK80007 | 145*90*40 |
| AK-DR-46 | 154*71*75 | AK-DR-99 | 85*80*25 | AK-P-22 | 250*110*65 | AK80008 | 174*139*57 |
| AK-DR-48 | 160*80*75 | AK-DR-100 | 85*80*40 | AK-P-22A | 250*110*65 | AK80009 | 108*112*75 |
| AK-DR-49 | 115*100*22 | AK-DR-101 | 18,1x90,2x57,5 | AK-P-23 | 300*110*110 | AK80010 | 108*112*56 |
| AK-DR-50 | 99*80*25 | AK-DR-101A | 18,1x90,2x57,5 | AK-P-23A | 300*110*110 | AK80011 | 108*112*62 |
| AK-DR-52 | 112*95*48 | AK-DR-102 | 36,3x90,2x57,5 | AK-P-24 | 145*90*72 | Aggiornamento | |
| AK-DR-53 | 86*48*48 | AK-DR-102A | 36,3x90,2x57,5 | AK-P-25 | 200*110*60 | ||
