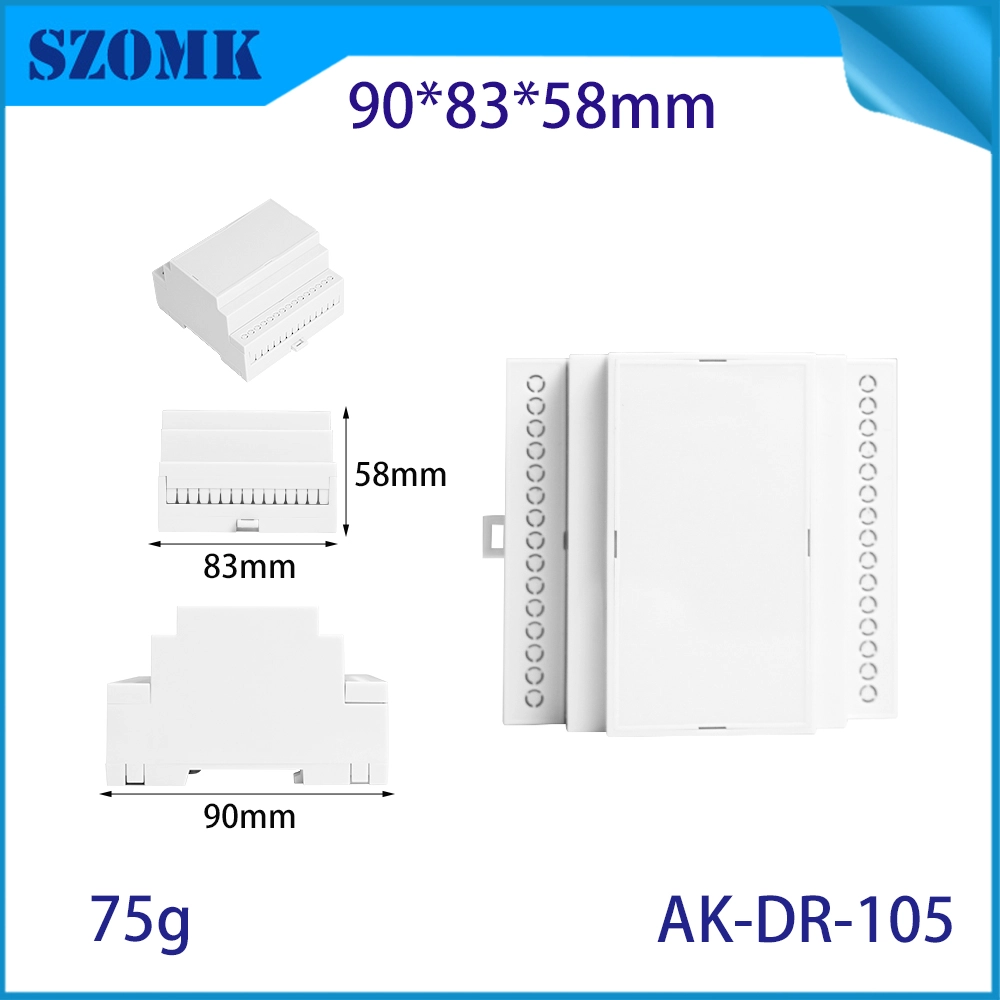

90*83*58 ミリメートル AK-DR-105 プラスチックエンクロージャ、端子付き Din レール取り付け 30 ポイント作業
- モデル番号:AK-DR-105
- サイズ：90*83*58MM
- 材質:PC
- 製品名:DIN レールエンクロージャ
- 用途：TH35での使用
- 特徴：①さまざまなバージョンのPC材質端子台
- ②EN 60715 th35 に準拠した DIN レールへの取り付け、または壁への直接取り付けに適しています。
- ③フロントコネクタ、D-SUBプラグ等の密閉型ハウジング
- ④モジュラーDINレールエンクロージャとオープンPCBホルダー
- ⑤PCB端子台、プラグ、フロントコネクタ用
- 用途：特に自動タイマー、センサー、リレー信号分配、照明制御など。
SZOMKはあなたのために何ができるでしょうか?
主要カテゴリ: プラスチック筐体、アルミニウム筐体、プラスチック射出成形金型、CNC 製品、3D プリント製品
1、2000以上のモデル 工場ワンストップエンクロージャ、在庫にいくつかの商品があります--MOQ:1個
2、私たちにできること DIY 少量注文のカスタムサービス-----MOQ:20-50個
3、デザインできます プライベートカスタム エンクロージャ(パソコンBを提供する場合)
4、へ プライベートモールド カスタマイズ（サンプルまたはSTEPファイルを提供）
6、カスタマイズされたサービス: カットアウト/モールド/アクリルプレート/PVCラベル/シルクスクリーン/レーザー彫刻/ステッカー/シリコン/すぐに色を変更します。
お問い合わせ SZOMK- PCB や電子部品に対して専門的な技術アドバイスを提供し、電子機器に最適なエンクロージャを指定することがいかに簡単かを実感してください。 図面は各モデルごとに提供されます。

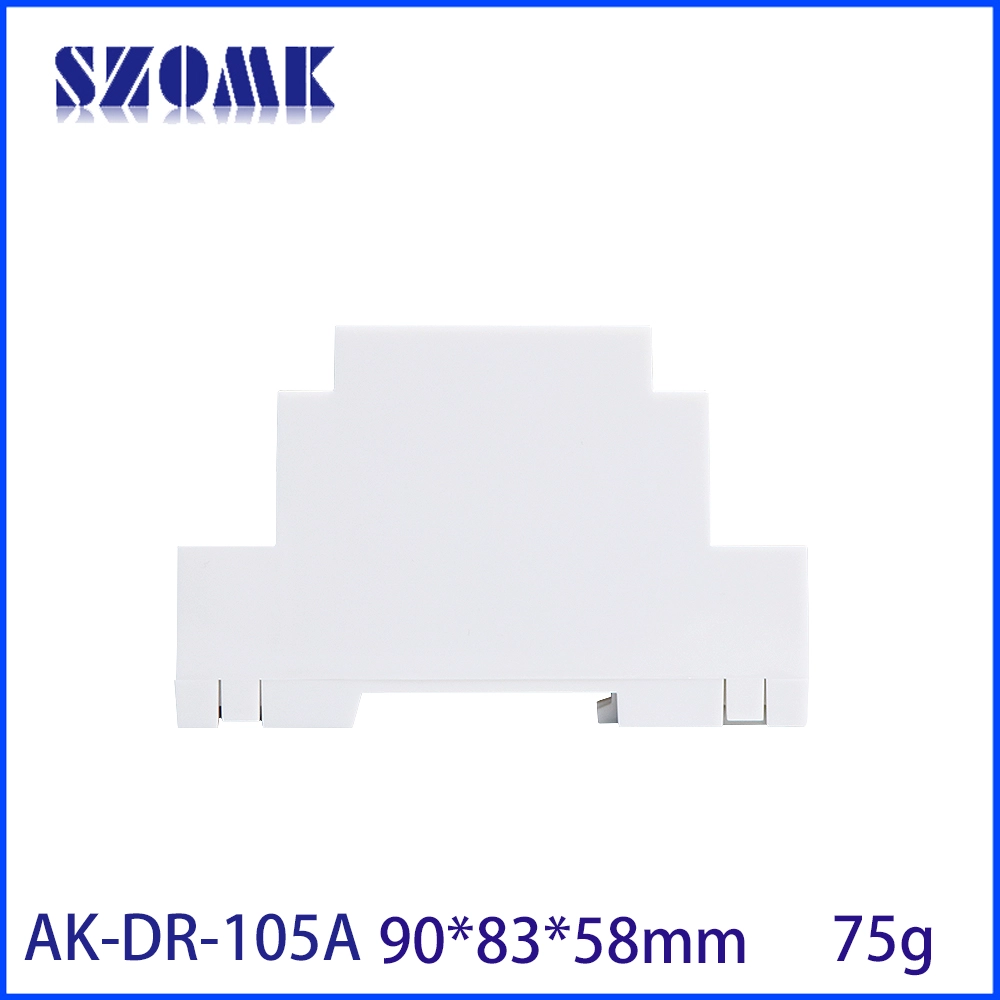

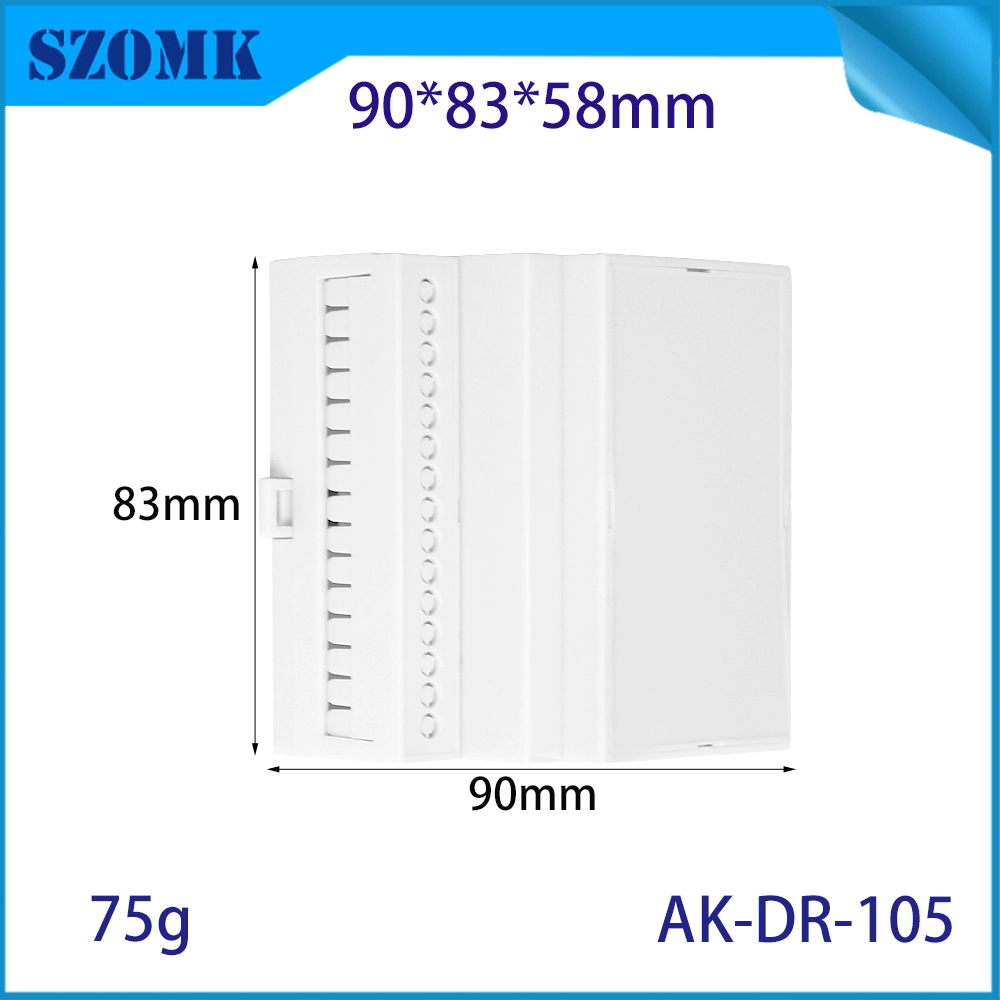

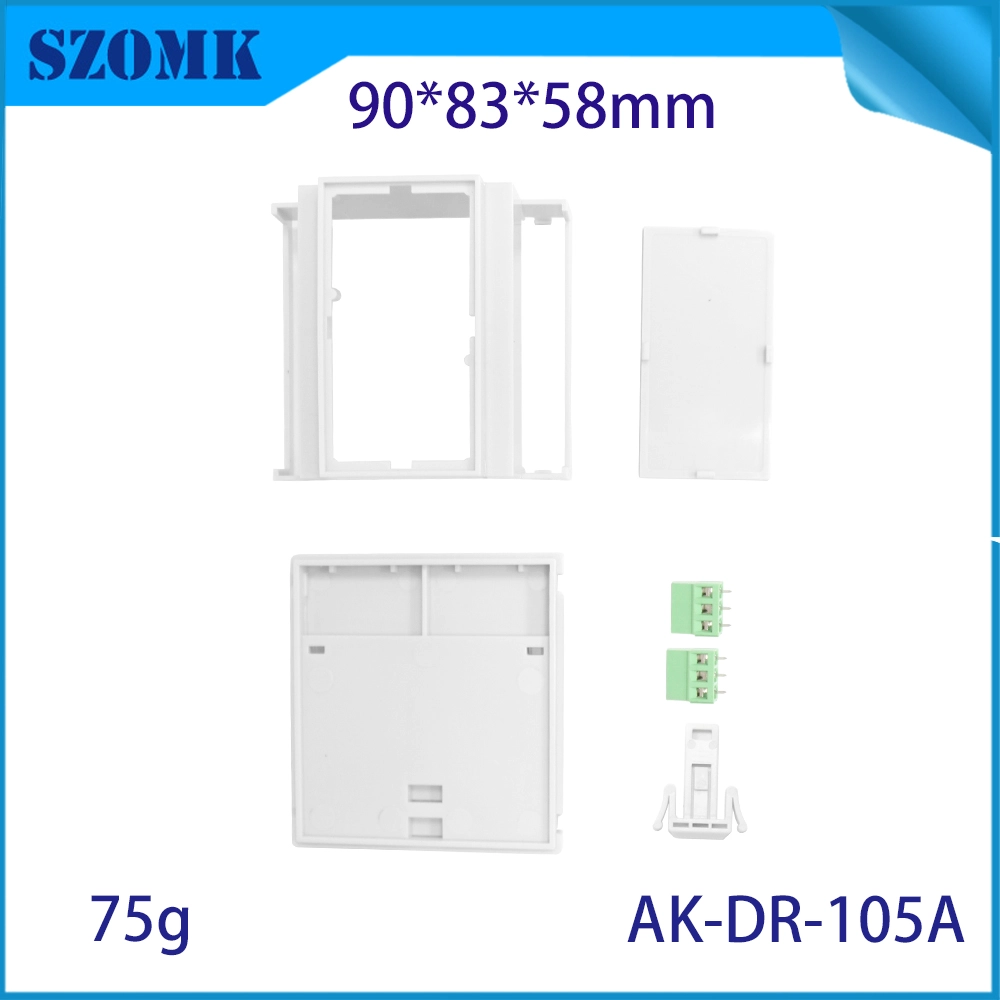

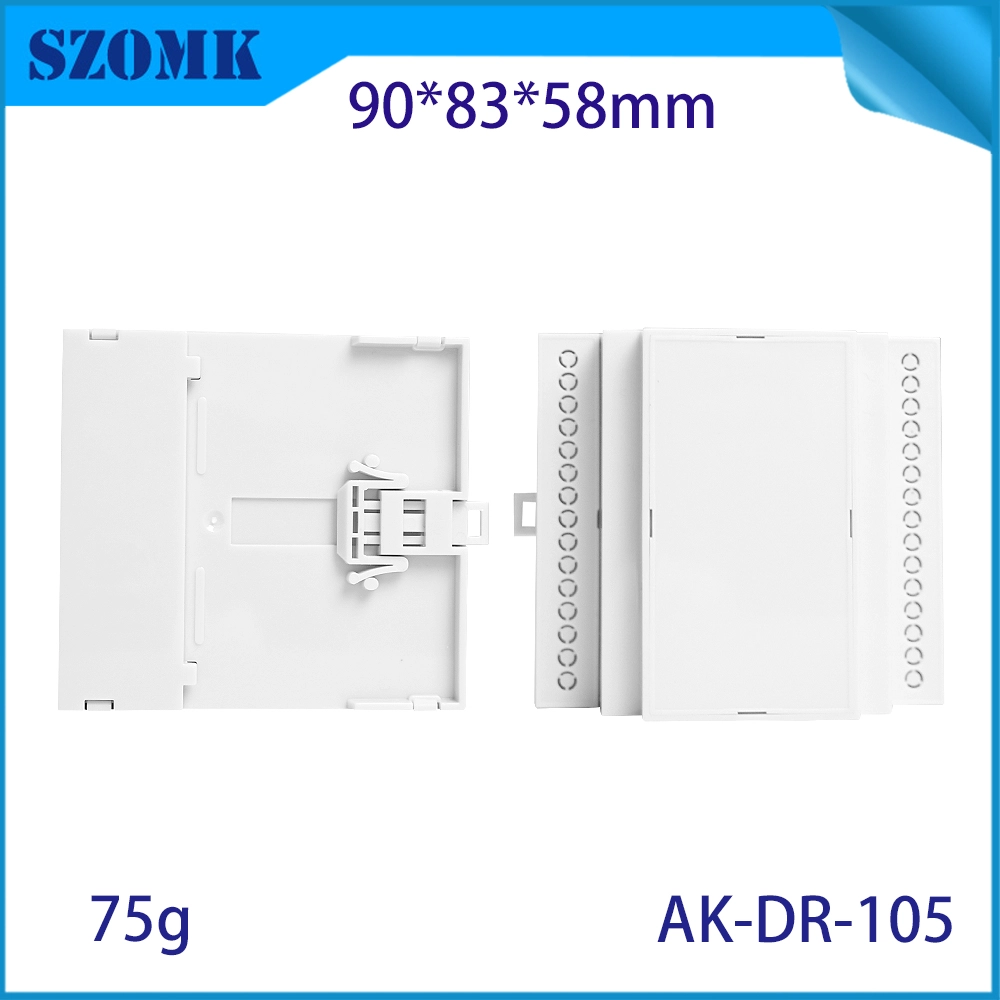

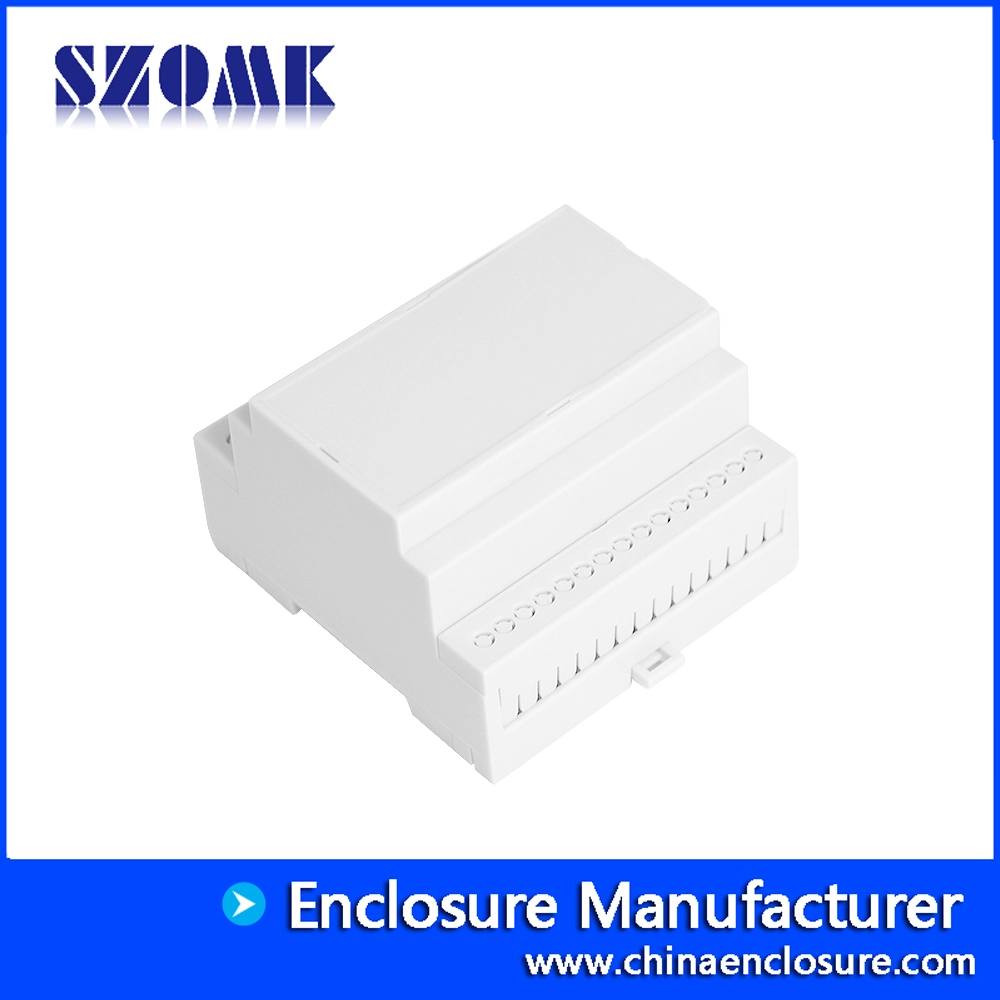

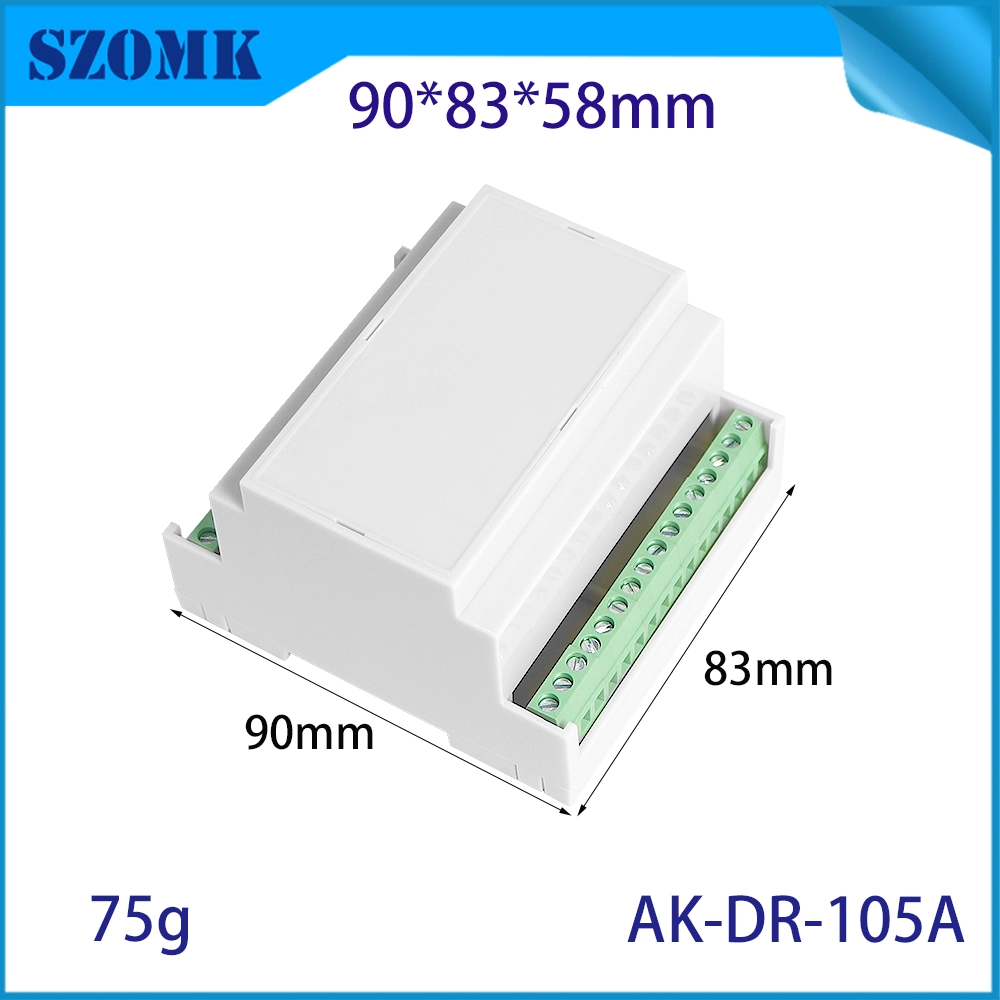

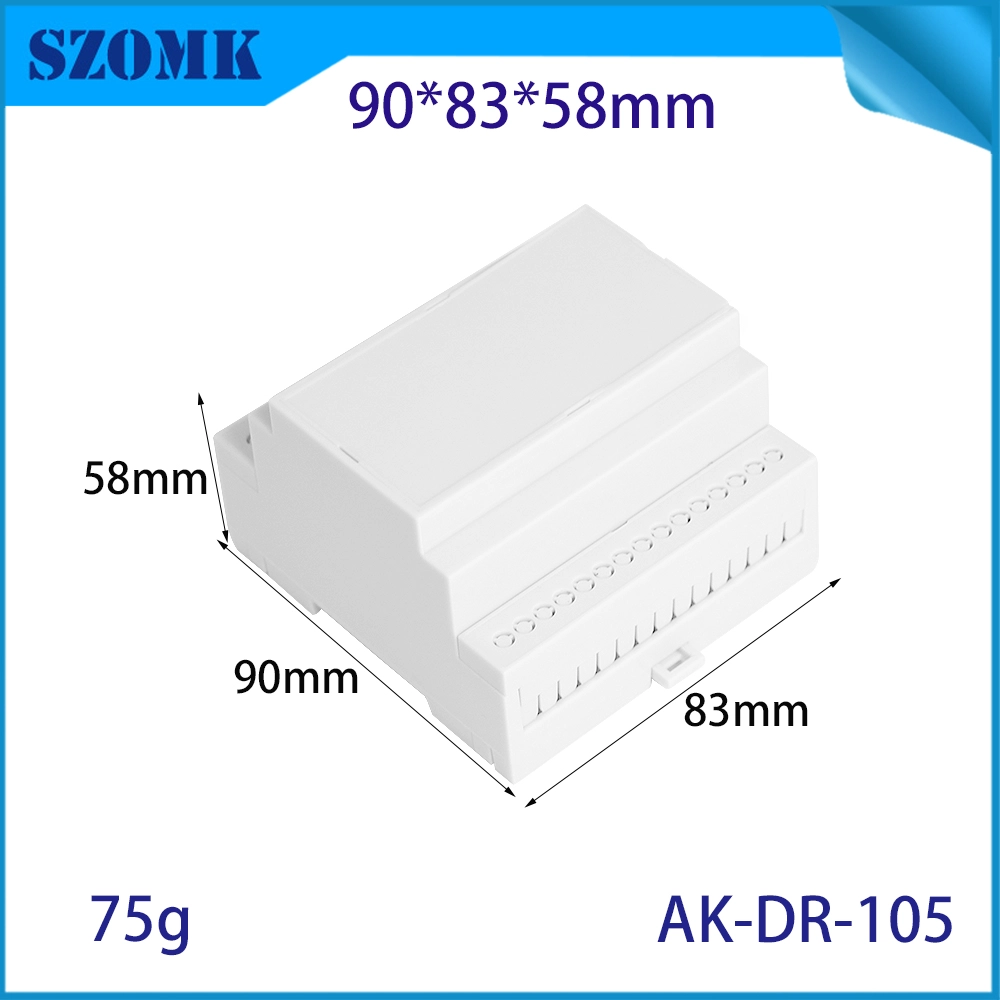

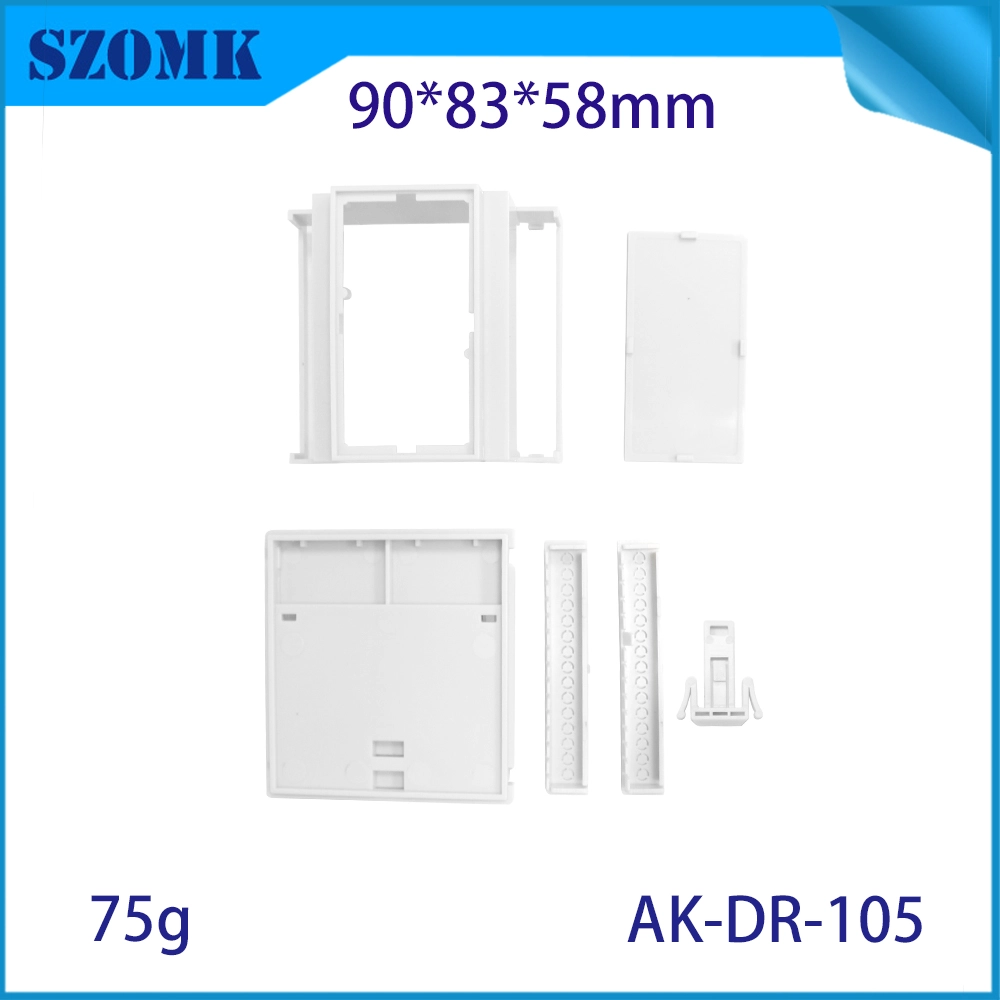

90*83*58 ミリメートル AK-DR-105 プラスチックエンクロージャ、端子付き Din レール取り付け 30 ポイント作業
| 製品 パラメータ | |
| 製品名 | モジュラーDINレールエンクロージャ |

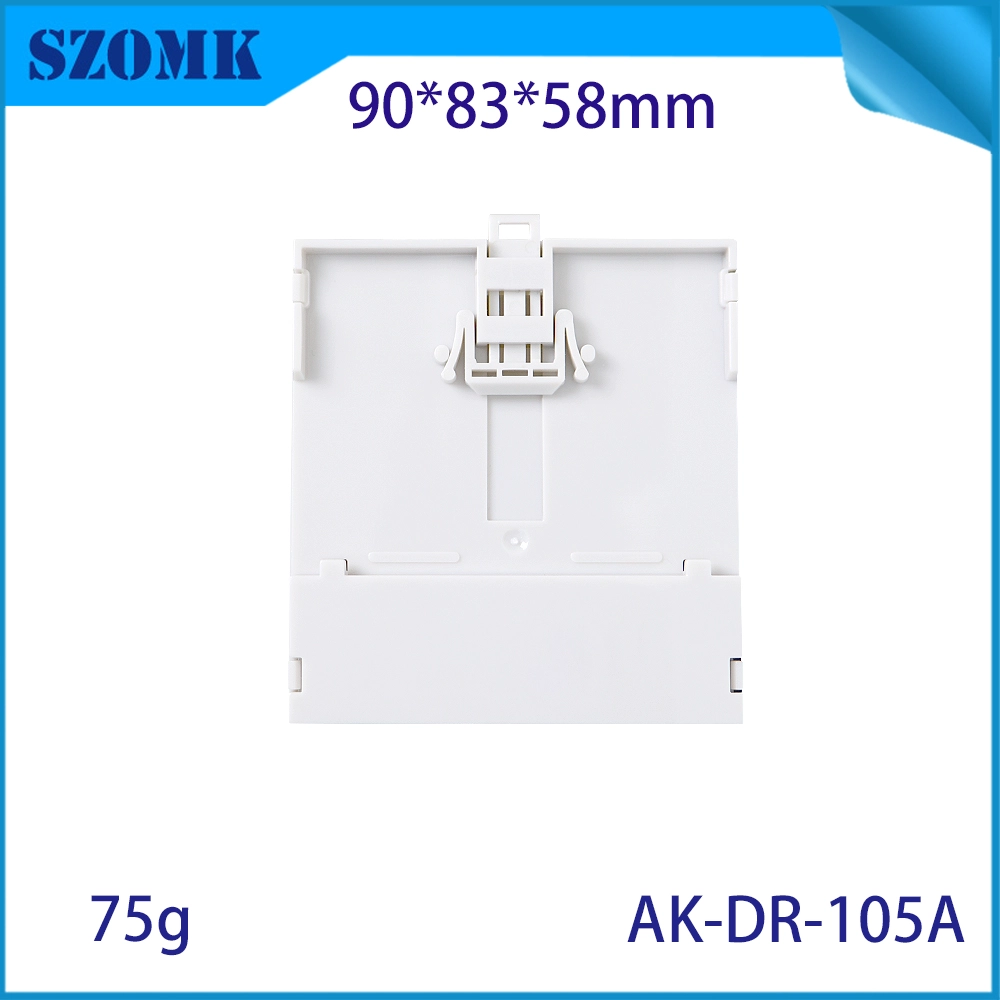

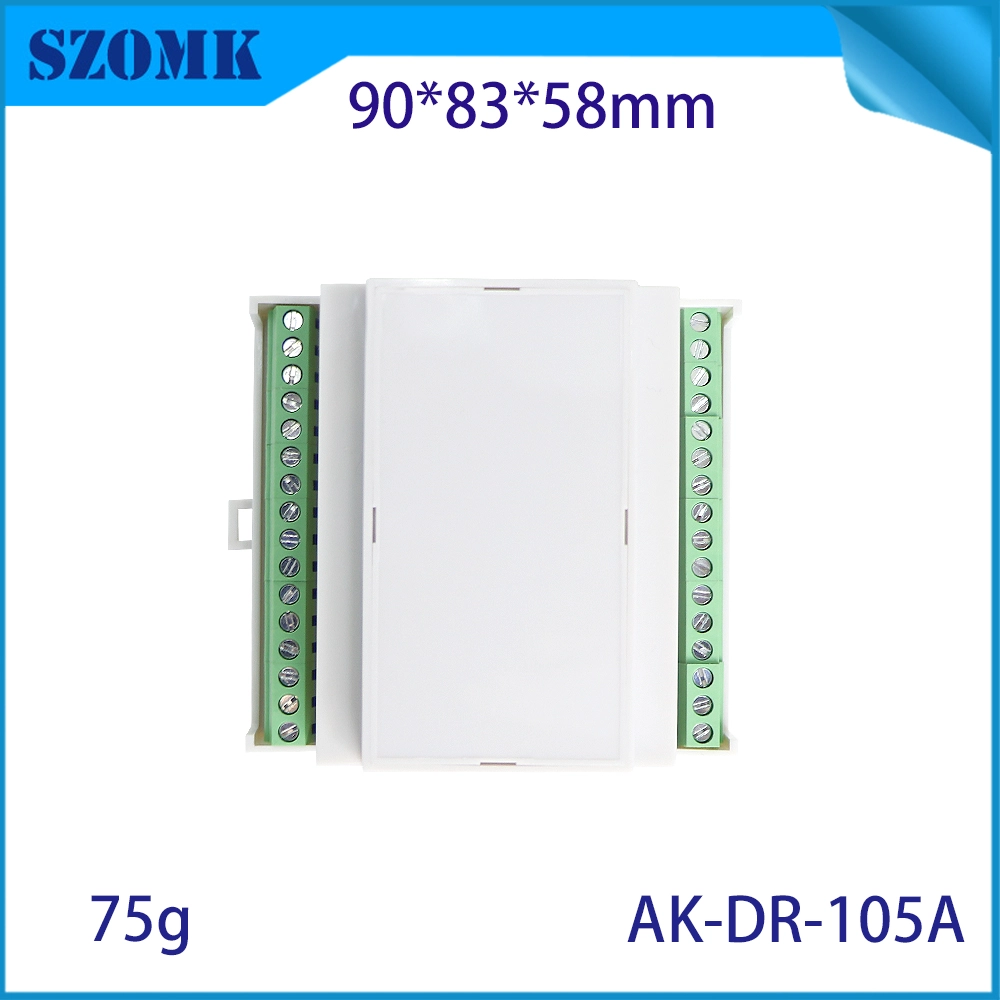

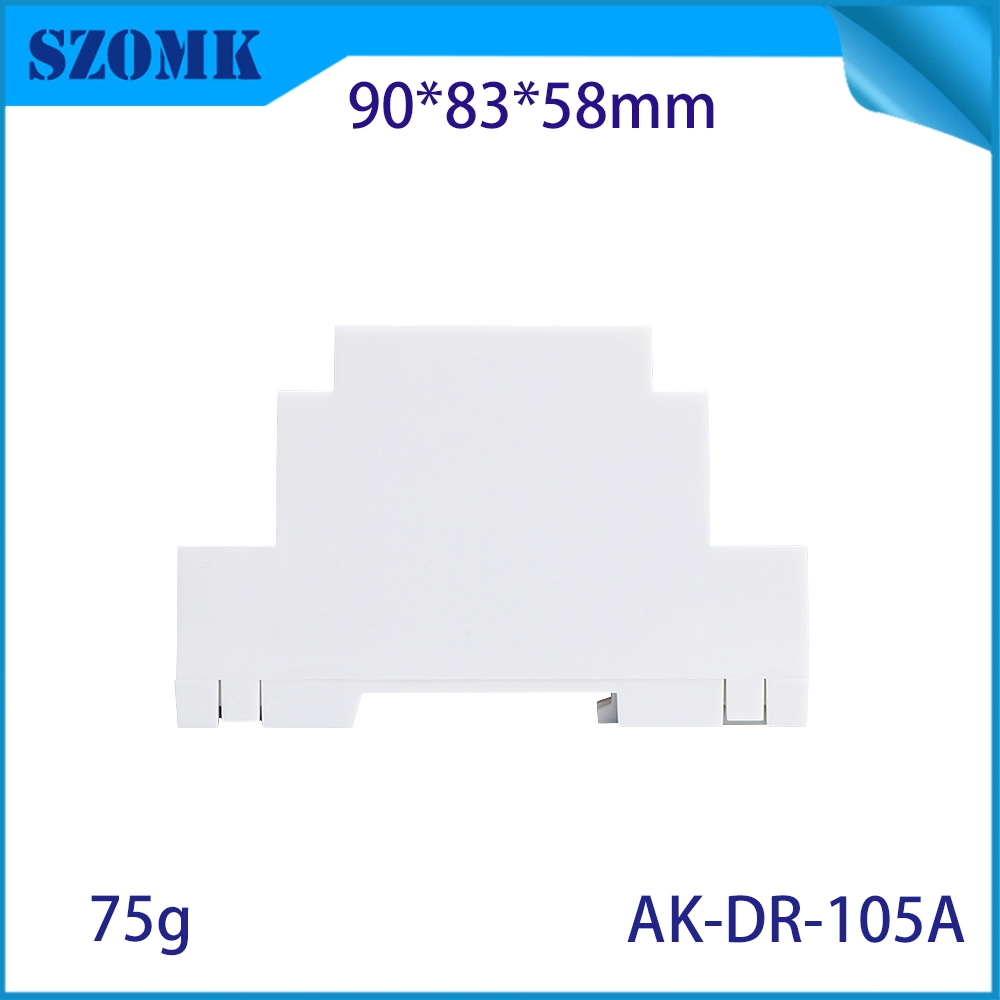

| モデル番号 | AK-DR-105(端子なし) AK-DR-105A(端子付、30端子) |
| サイズ | 90*83*58MM |
| 種類 | ジャンクションボックス |
| 材質 | PC |
| 用途 | TH35との併用 |
| 色 | ライトグレー |
| サポート | DIN レール取り付け用の PCB ホルダー。個々のコンポーネントを取り付けるためのモジュラー設計 |
| 使用法 | PCB端子台、プラグヘッダー、フロントコネクタ用 |
| 特徴 | 高温安定性を備えた、厳しい条件に耐える優れた材料特性 |
| 利点 | エンクロージャ部品のスナップイン取り付けによる簡単かつ迅速な組み立て |
| アプリケーション | 特に自動タイマー、センサー、リレー信号分配、照明制御などに最適です。 |
| カスタムサービス | 切り抜き、シルクスクリーン印刷、パッド印刷レーザー彫刻、UV印刷 |
一般的なアプリケーション
これらの耐久性の高い PC プラスチック エンクロージャは、次のような幅広い用途での DIN レールへの取り付けに適しています。
・停電ブレーカー
• 空調設備
• ネットワークインターフェース
• IoTデバイス
• 状態モニター
• バスシステム
特徴と利点
• 電気部品やコンポーネントを保護する耐久性、気密性、耐薬品性のケーシング
• PCB、ワイヤなどの内部レイアウトを自由に選択可能
• ニュートラルなライトグレー色 • フック、ブランキング、ネジ 4 本が付属
• 素早く簡単に取り付けられます。
• 幅広いアプリケーションおよび環境と互換性があります。
DINレールエンクロージャとは何ですか?
DIN レール計器エンクロージャは、DIN レールに取り付ける必要がある内部電気部品やコンポーネントを塵や湿気から完全に保護します。この形式のエンクロージャは、スペースが限られている場合に最適です。 DIN レールに取り付けられたエンクロージャにより、PCB (プリント回路基板) やその他の標準的な電気コンポーネントを常に安全に取り付けて保護できるため、損傷や劣化のリスクが軽減されます。 DIN レール用のエンクロージャは、パネル ブランキング、フック、ネジなどのさまざまなアクセサリとも互換性があり、取り付けが簡単です。
| プラスチック DIN レール エンクロージャ | |||||||
| モデル | サイズ（L*W*H）mm | モデル | サイズ（L*W*H）mm | モデル | サイズ（L*W*H）mm | モデル | サイズ（L*W*H）mm |
| AK-DR-01 | 88*37*59 | AK-DR-54 | 112*72*72 | AK-DR-103 | 53.3×90.2×57.5 | AK-P-25A | 200*110*60 |
| AK-DR-01C | 88*37*59 | AK-DR-55 | 90*48*76 | AK-DR-103A | 53.3×90.2×57.5 | AK-P-26 | 300*110*60 |
| AK-DR-02 | 88*53*59 | AK-DR-56 | 193*112*56 | AK-DR-104 | 71×90.2×57.5 | AK-P-26A | 300*110*60 |
| AK-DR-02A | 88*53*59 | AK-DR-57 | 150*112*56 | AK-DR-104A | 71×90.2×57.5 | AK-P-27 | 180*100*53 |
| AK-DR-03 | 88*72*59 | AK-DR-59 | 112*66*56 | AK-DR-105 | 83.6×90.2×57.5 | AK-P-28 | 80*62*29 |
| AK-DR-03A | 88*72*59 | AK-DR-60 | 120*110*51 | AK-DR-105A | 83.6×90.2×57.5 | AK-P-29 | 126*79*30 |
| AK-DR-04 | 107*87*59 | AK-DR-61 | 88*72*63 | AK-DR-106 | 159.5×90.2×57.5 | AK-P-30 | 155*110*60 |
| AK-DR-04C | 107*87*59 | AK-DR-62 | 75*55*120 | AK-DR-106A | 159.5×90.2×57.5 | AK-P-30a | 155*110*60 |
| AK-DR-05 | 158*88*59 | AK-DR-63 | 71*90*62 | AK-DR-107 | 89.58*35.65*60.8 | AK-P-31 | 140*135*85 |
| AK-DR-05a | 158*88*59 | AK-DR-64 | 95*36*46 | AK-DR-108 | 95*80*56 | AK-P-32 | 124*70*89 |
| AK-DR-06 | 88*55*44 | AK-DR-65 | 131*76*58 | AK-DR-108-1 | 95*80*56 | AK-P-33 | 141*88*62 |
| AK-DR-07 | 65*45*28 | AK-DR-65 A1 | 131*76*58 | AK-DR-109 | 48*48*71 | AK-P-34 | 179*108*82 |
| AK-DR-08 | 102*70*25 | AK-DR-65 A2 | 131*76*58 | AK-P-01 | 115*90*40 | AK-P-35 | 180*98*52 |
| AK-DR-09 | 102*70*25 | AK-DR-66 | 84*36*70 | AK-P-01A | 115*90*40 | AK-P-36 | 125*90*40 |
| AK-DR-10 | 100*70*25 | AK-DR-67 | 88*107*59 | AK-P-02 | 115*90*40 | AK-P-37 | 125*90*72 |
| AK-DR-11 | 102*80*22 | AK-DR-68 | 88*107*59 | AK-P-02A | 115*90*40 | AK-P-38 | 150*90*40 |
| AK-DR-12 | 100*70*25 | AK-DR-69 | 131*95*55 | AK-P-03 | 115*90*40 | AK-P-39 | 75*90*40 |
| AK-DR-13 | 88*70*51 | AK-DR-70 | 88*72*59 | AK-P-03A | 115*90*40 | AK-P-40 | 95*90*40 |
| AK-DR-14 | 85*70*62 | AK-DR-71 | 88*72*44 | AK-P-04 | 115*90*72 | AK-P-41 | 65*54*18 |
| AK-DR-16 | 48*48*85 | AK-DR-72 | 72*90*63 | AK-P-04A | 115*90*72 | AK-P-42 | 120*82*43 |
| AK-DR-17 | 125*110*65 | AK-DR-72 A1 | 72*90*63 | AK-P-05 | 115*90*72 | AK-P-43 | 250X110X60 |
| AK-DR-18 | 110*65*50 | AK-DR-73 | 92*70*65 | AK-P-05A | 115*90*73 | AK-P-44 | 175×90×40 |
| AK-DR-19 | 200*90*70 | AK-DR-74 | 145*90*63 | AK-P-06 | 145*90*40 | AK-P-45 | 175×90×40 |
| AK-DR-20 | 110*75*65 | AK-DR-75 | 210*90*63 | AK-P-06A | 145*90*40 | AK-P-46 | 200*120*60 |
| AK-DR-21 | 115*90*131 | AK-DR-76 | 162*90*63 | AK-P-06B | 145*90*40 | AK-P-47 | 180X100X77 |
| AK-DR-22 | 115*90*131 | AK-DR-77 | 180X88X59 | AK-P-06C | 145*90*40 | AK-P-48 | 195*80*62 |
| AK-DR-23 | 80*70*26 | AK-DR-78 | 88x18x59 | AK-P-07 | 145*90*40 | AK-P-49 | 93*90*40 |
| AK-DR-24 | 98*98*38 | AK-DR-78A | 88x18x59 | AK-P-07-1 | 145*90*40 | AK-P-50A | 82*54*32 |
| AK-DR-25 | 145*130*90 | AK-DR-79 | 89*36*44 | AK-P-07A | 145*90*40 | AK-P-50B | 82*54*32 |
| AK-DR-26 | 106*90*58 | AK-DR-80 | 88*72*59 | AK-P-07A-1 | 145*90*40 | AK-P-50C | 82*54*32 |
| AK-DR-27 | 75*71*43 | AK-DR-81 | 120*95*56 | AK-P-08 | 145*90*40 | AK-P-51 | 200*110*110 |
| AK-DR-28 | 75*71*54 | AK-DR-82 | 48*48*80 | AK-P-08A | 145*90*40 | AK-P-52 | 120*100*48 |
| AK-DR-29 | 110*100*17 | AK-DR-83 | 112*66*62 | AK-P-09 | 145*90*72 | AK-P-53 | 90*71*40 |
| AK-DR-30 | 110*100*46 | AK-DR-83 | 112*66*62 | AK-P-09A | 145*90*72 | AK-P-53A | 90*71*40 |
| AK-DR-31 | 93*72*59 | AK-DR-84 | 179*110*50 | AK-P-10 | 145*90*72 | AK-P-54 | 90*90*40 |
| AK-DR-32 | 80*98*40 | AK-DR-84 | 179*110*50 | AK-P-10A | 145*90*72 | AK-P-54A | 90*90*40 |
| AK-DR-33a | 95*41*25 | AK-DR-85 | 223*113*50 | AK-P-11 | 179*100*48 | AK-P-55 | 90*90*40 |
| AK-DR-33b | 95*25*47 | AK-DR-85 | 223*113*50 | AK-P-12 | 155*110*60 | AK-P-55A | 90*90*40 |
| AK-DR-34 | 93*61*45 | AK-DR-86 | 105*75*22 | AK-P-12A | 155*110*60 | AK-P-56 | 82*54*32 |
| AK-DR-35 | 95*41*25 | AK-DR-87 | 105*75*45 | AK-P-13 | 155*110*60 | AK-P-57 | 82*54*33 |
| AK-DR-36 | 160*95*55 | AK-DR-88 | 88*24*59 | AK-P-13 | 155*110*60 | AK-P-58 | 155*101*75 |
| AK-DR-36a | 160*95*55 | AK-DR-89 | 97*71*34 | AK-P-13A | 155*110*60 | AK-P-59 | 137*97*64 |
| AK-DR-37 | 114*95*23 | AK-DR-90 | 150*108 | AK-P-14 | 179*100*77 | AK-P-60 | 105*55*39 |
| AK-DR-38 | 90*62*35 | AK-DR-91 | 150*108 | AK-P-15 | 155*110*110 | AK80001 | 87*60*35 |
| AK-DR-39 | 87*60*35 | AK-DR-92 | 100*112*22.5 | AK-P-16 | 155*110*110 | AK80002 | 86*60*52 |
| AK-DR-40 | 87*60*52 | AK-DR-93 | 100*112*12.5 | AK-P-16A | 155*110*110 | AK80003 | 72*87*60 |
| AK-DR-41 | 87*60*71 | AK-DR-94 | 100*112*22.5 | AK-P-17 | 80*50*31 | AK80004 | 105*87*59 |
| AK-DR-42 | 105*87*60 | AK-DR-95 | 100*112*45 | AK-P-18 | 80*70*61 | AK80005 A1 | 158*87*60 |
| AK-DR-43 | 158*87*60 | AK-DR-96 | 100*112*18 | AK-P-19 | 120*80*60 | AK80005 A2 | 158*87*60 |
| AK-DR-44 | 110*71*75 | AK-DR-97 | 88*36*41 | AK-P-20 | 168*115*40 | AK80006 | 115*90*41 |
| AK-DR-45 | 132*71*75 | AK-DR-98 | 88*72*71 | AK-P-21 | 168*115*75 | AK80007 | 145*90*40 |
| AK-DR-46 | 154*71*75 | AK-DR-99 | 85*80*25 | AK-P-22 | 250*110*65 | AK80008 | 174*139*57 |
| AK-DR-48 | 160*80*75 | AK-DR-100 | 85*80*40 | AK-P-22A | 250*110*65 | AK80009 | 108*112*75 |
| AK-DR-49 | 115*100*22 | AK-DR-101 | 18.1×90.2×57.5 | AK-P-23 | 300*110*110 | AK80010 | 108*112*56 |
| AK-DR-50 | 99*80*25 | AK-DR-101A | 18.1×90.2×57.5 | AK-P-23A | 300*110*110 | AK80011 | 108*112*62 |
| AK-DR-52 | 112*95*48 | AK-DR-102 | 36.3×90.2×57.5 | AK-P-24 | 145*90*72 | 更新中 | |
| AK-DR-53 | 86*48*48 | AK-DR-102A | 36.3×90.2×57.5 | AK-P-25 | 200*110*60 | ||
